2025款-六度空間多功能振動試驗臺（閉環控制）

電磁式振動臺適用于：電子元器件、組件、機電產品、儀器儀表、電子玩具、醫藥及食品包裝…等行業實驗及生產線上對樣品進行振動試驗。模擬產品在制造、組裝、運輸及使用過程中所遭受的振動環境，以評定其結構的耐振性、可靠性和完好性。例如：1、電路板虛焊及可靠性；2、電子組件的接觸不良； 3、保護材料的磨損；4、結合物的松脫；5、提早將不良件篩檢 ；6、產品結構的強度； 7、各零件之標準值偏移； 8、零件的破損………等多種測試模式，以及找尋結構、零件、包裝與運送過程間的共振關系等。

喜訊：賢臣聯合清華大學和國防科技大學耗時多年研發，2025再次迭代成功，并成為清華大學航空航天學院的電磁式振動試驗臺供應商！

一、2025款六度空間多功能振動試驗臺（閉環控制），實現在同一塊臺面進行：上下、 左右、 前后 6個方向的振動。

特別提示：近期，我們發現市場上出現了一些盜用我司產品圖片、仿制我司新款軟件的控制界面，以及宣稱是我們代理商的行為。此類Ctrl+C和Ctrl+V外觀功能相近、價格低廉的競品，他們實際振動出來的效果，與我們2025款振動試驗臺的振動效果完全不同，測試結果不具備實用性。請廣大客戶在選購時注意比較，并認賢臣標志，以免購買到偽劣仿冒產品。我們始終堅信：技術的進步沒有捷徑，也沒有那么多的彎道超車，需要我們長期腳踏實的專注，持之以恒投入。

二、技術規格

1、振動方向：XYZ三軸 垂直+水平，又叫三軸6度空間。

      在同一塊臺面實現：上下、 左右、 前后 6個方向的振動，并且可以選擇單獨方向振動或幾個方向的同時振動。

2、臺面試驗負載：標配110KG。

     采用美國進口西屋動力系統，負載重量遠超山寨仿制者的70-100KG。（此為標配重量，我們可以根據客戶需求定做負

     載重量，例如150KG 、200KG、 300KG 、600KG等都有成功案例）

3、頻率范圍：1-600.00HZ免費升級為1HZ～1000.00HZ、1-3000HZ、1～5000HZ能夠設置與顯示。

     (頻率顯示精度0.01HZ，設置精確度0.1HZ。我們的起步頻率從1-600HZ免費升級為1-1000HZ，隨著測試日益嚴格市

     面上1-600HZ已經難以滿足未來的測試要求，屆時只能重新購買頻率更大的振動臺，造成嚴重浪費。)

4、振幅：0～5.00 mm  能夠設置與顯示，設置精度0.01mm。

   （能夠做到真正意義上的，用精確數值來顯示與設置振幅數值。市面上同類產品大多數屬于只能顯示，用一些文字游戲

     含糊的標注振幅可調，而不能用精確的數字來設置振幅，屬于虛假振幅。）

5、加速度：0-20.00G  、0-40.00G、0-60.00G   能夠設置與顯示精確數值，設置精度0.01G。

   （能夠做到真正意義上的，用精確的數值來顯示與設置加速度數值，市面上同類產品大多數屬于只能顯示，而不能用精

     確化的數字化設置加速度，屬于虛假加速度。）

6、真正掃頻范圍：1HZ～1000.00HZ、1-3000.00HZ、1～5000.00HZ  。

     (真正意義上的掃頻，是需要能設置頻率、振幅、加速度、掃頻時間、循環次數等數值，圖表1 設置一組電子行業最常

      見的試驗要求，頻率從10HZ-55HZ-10HZ 、振幅2mm 、加速度任意、 循環一次需要2分 鐘 、每個方向需測試30分

      鐘。如果不能設置調節振幅、加速度的話，這種的測試結果就是圖個樂，沒有可重復性，試驗也就沒有意義。）

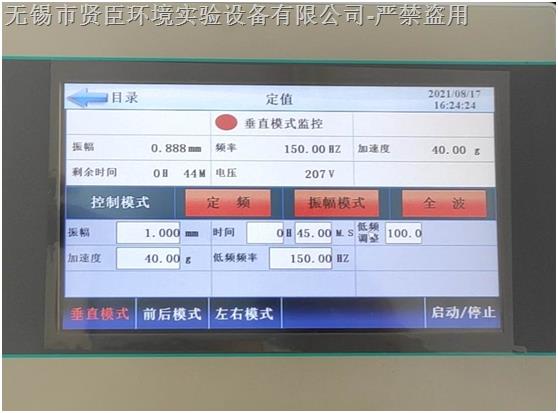

圖表一：賢臣公司最新款產品，即可以顯示也能夠設置：頻率、振幅、加速度、PSD等

圖表二2 ：賢臣公司十年前研發的老款，也是如今被市場大量山寨的款式，黃色部分為顯示區域，藍色是輸入區域。

只能輸入頻率，不能設置振幅、加速度等數值，每次測試都是不可精確重復，也不具備做實際測試的能力，只能

用來當個擺設應付參觀。

7、PSD頻率譜密度：具備PSD參數調整功能，市面上同類的產品，大多不具備此功能。

8、振動波形:正弦波(半波、全波)

9、可程式功能：100個程序組，每個程序組有20個程序段，一共2000個程序段，每段的時間、頻率、振

      幅、加速度、PSD數值都可以任意設定，并有可循環次數設置。

10、倍頻功能（0.01HZ）：①低到高頻②高到低頻③底到高頻再到高頻可循環 ：
11、對數功能（0.01HZ）：①低到高頻②高到低頻③低到高再到低頻/三種模式，可循環

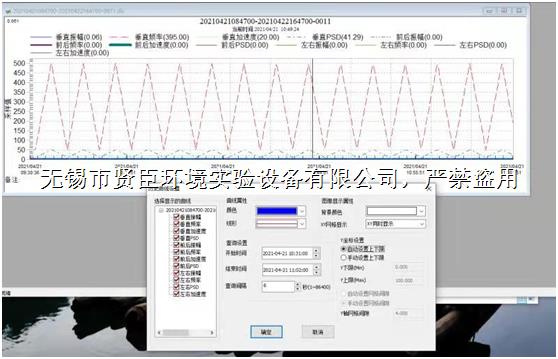

12、曲線功能：具備曲線功能，可以通過電腦連接或者U盤拷貝數據，在電腦上面可以查看和打印數據。

13、振動機功率:3kw /220V   保險絲電流:15A

14、時間控制：任意時間可設定（小時、分鐘、秒為單位）
15、實現功能:正弦波、調頻、掃頻、可程式、倍頻、對數、加速度,調幅,時間控制,全功能觸摸屏儀表控

       制,可以設置與顯示加速度/振幅;/PSD等功能。
16、頻率：是指一秒鐘內交流電重復變化的次數，單位是赫茲，簡稱赫HZ

備注：最新款機器可以連接到電腦PC端、手機移動端、平板端，U盤等，實現智能化遠程操作與監控。

二、振動試驗臺的結構及主要特征：

1、控制器采用1.5mm優質A3高檔冷軋板經德國進口的數控機床制作，表面用靜電噴塑而成，增加了外觀質感和潔凈度。

2、振動臺體的臺面由8-10mm的優質冷軋板制成，臺面永不變形,放便維護。

3、臺面上有螺紋孔以便產品能夠穩定的在上面做試驗或者固定夾具。

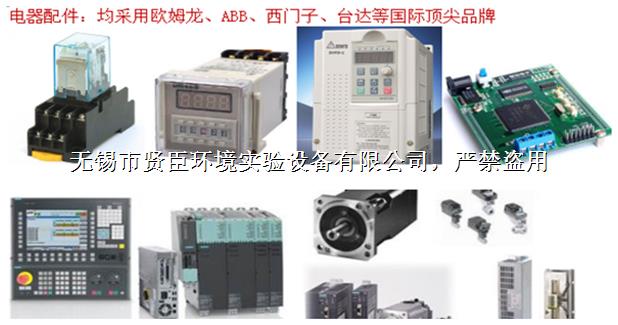

4、電器主要元件采用法國“施耐德”和日本“歐姆龍”等元件。

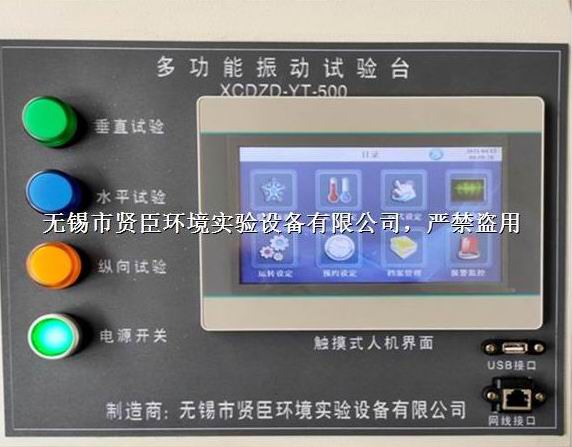

5、主控部分：賢臣自主研發7.2寸觸摸屏PLC控制器（西門子模塊）+變頻器+電氣配件采用進口施耐德、ABB等”品牌。

6、保護裝置：包括控制開關、保險絲、振幅調節、電機過熱保護等。

7、加重型臺體：振動臺體自身重量就達到150公斤以上，無需在地面打孔，適合任何樓層使用。

8、市場部分不良廠家，偷空減料減少了臺體用料，  只有60-100公斤自重，導致振動臺的臺體重量很輕，振動幅度稍大或者產品稍重必然嚴重跑位，電源周邊潛在危險，拉斷電線，跑位而碰撞到人或物品造成危害。只能靠在地面上打膨脹螺絲等方式補救，以破壞房屋結構與損壞機器使用壽命為代價.

9、寬調幅：調幅旋鈕調到很大狀態也沒事，克服其他廠家不能調到進行長時間試驗的通病。

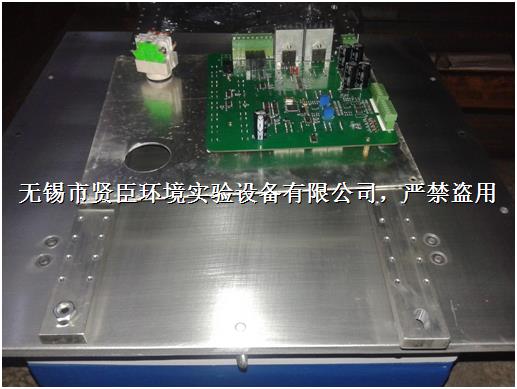

9、臺面上有M10螺紋孔，以便制造夾具工裝將產品穩定的在上面做試驗，臺面螺紋孔采用德國進口激光切割加工中心，

     免費提供相關臺面螺紋孔的尺寸圖紙。

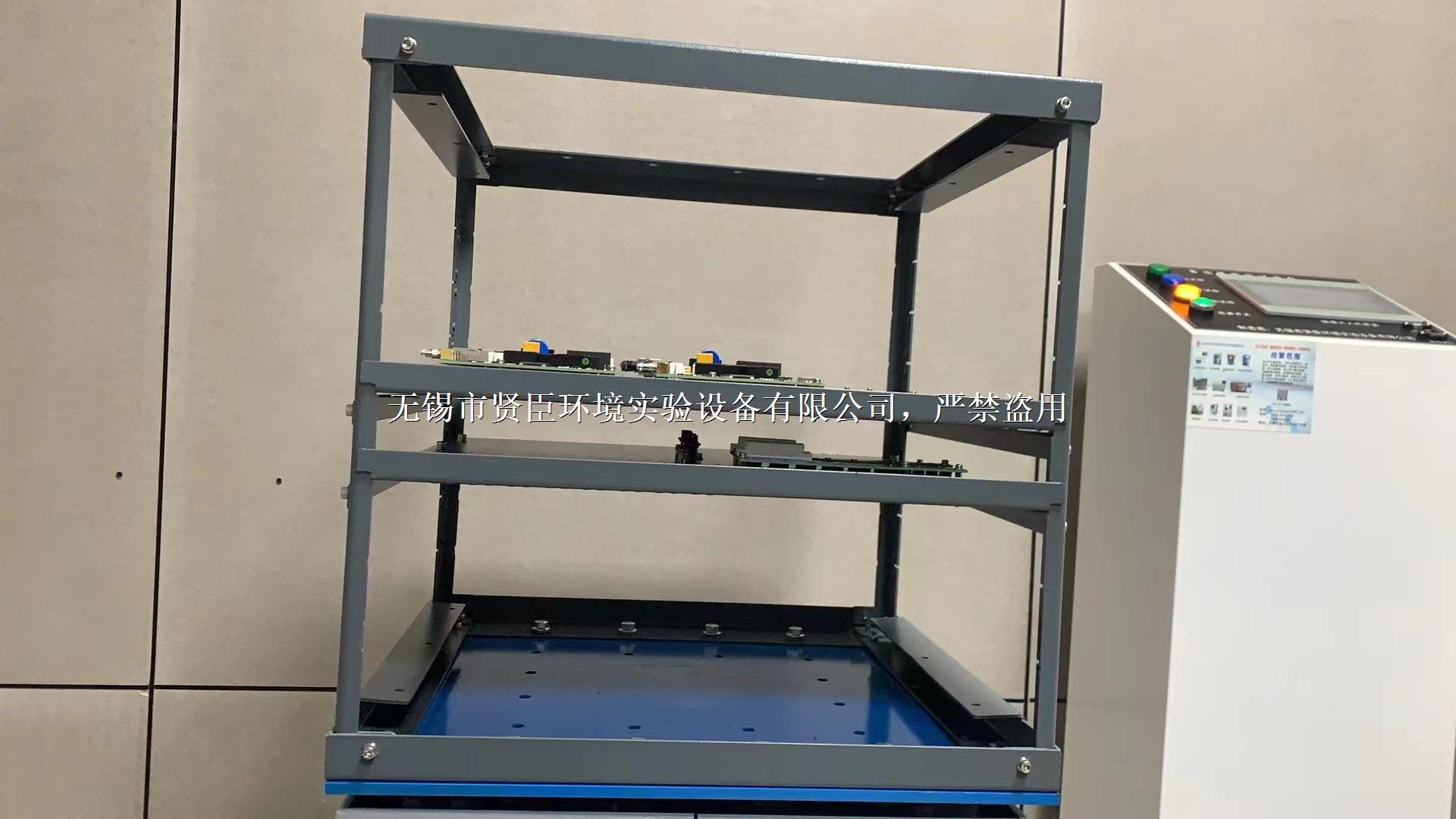

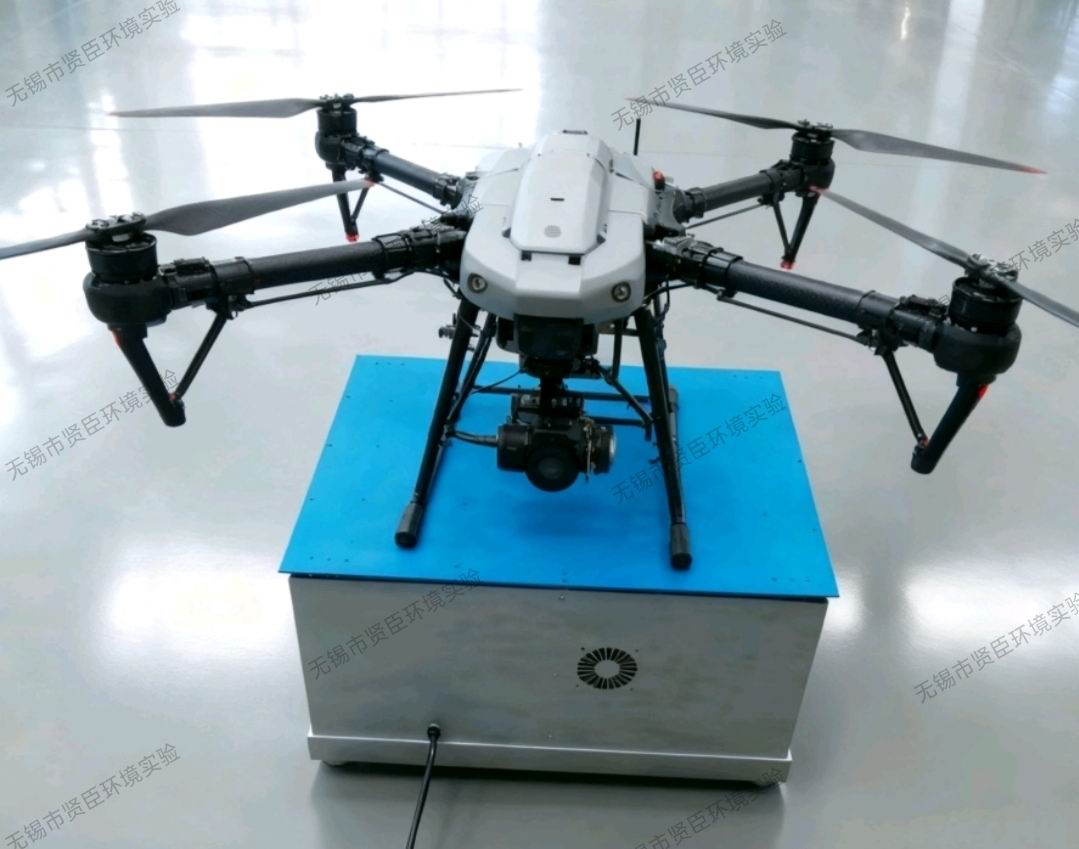

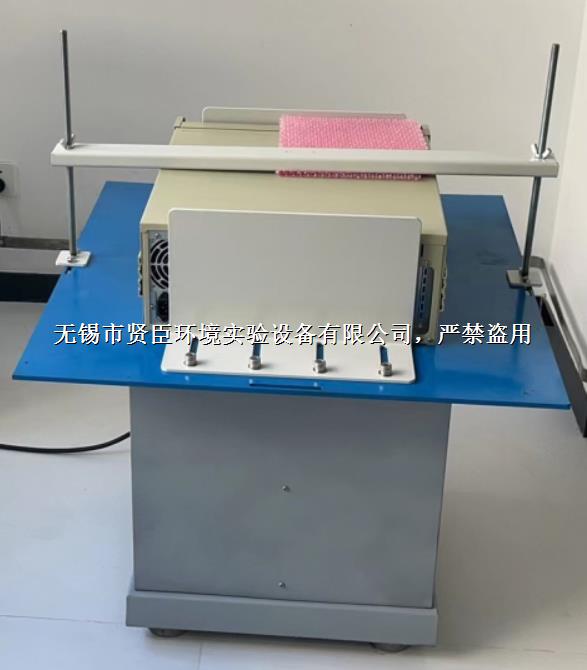

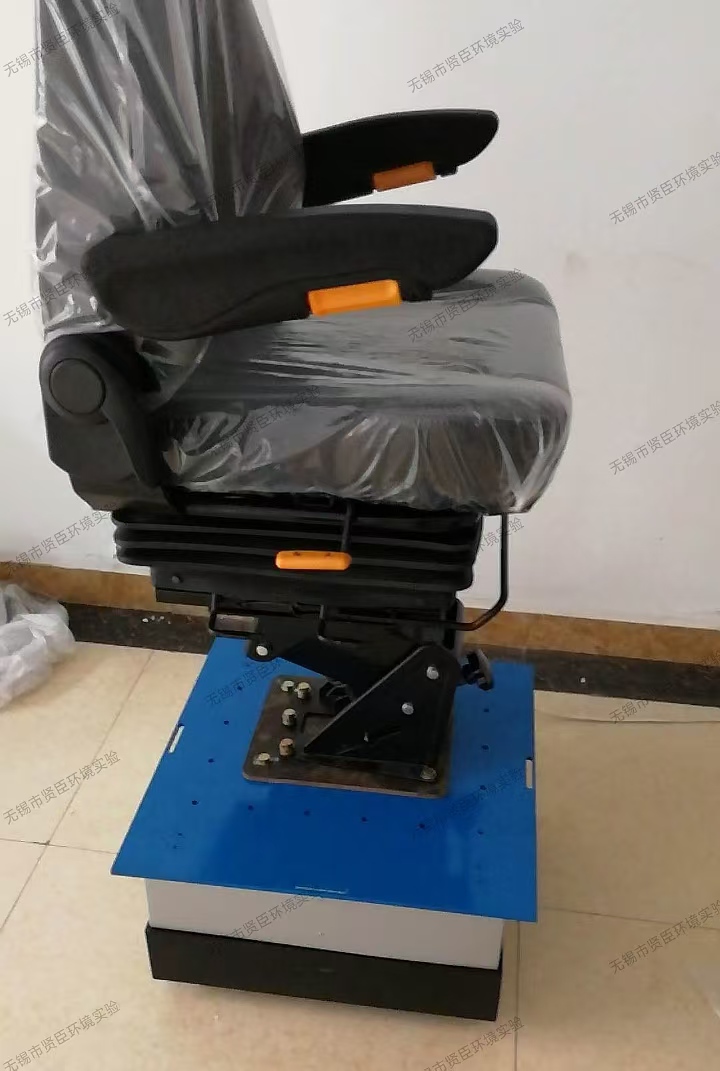

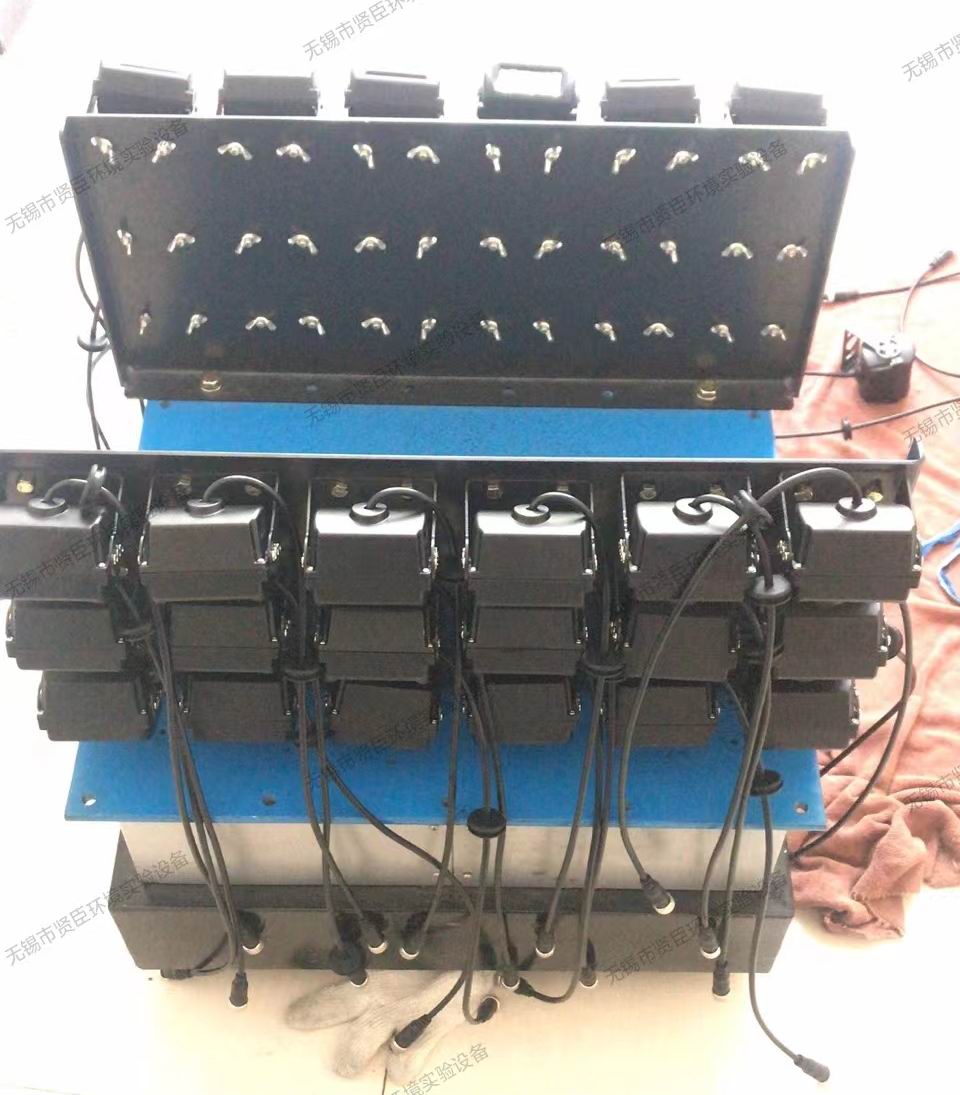

例子：我們擁有豐富的單機使用和自動化生產線使用的實際運用案例，以下為常見幾種固定方式，供您參考

三、優質貼心的售后服務：免費送貨上門、箱體保修三年，免費終身維護！

1、為用戶提供所需的使用、維護咨詢、包教包會；
2、及時向用戶提供易損件和備件；
3、振動試驗臺從驗收之日起，設備質量保證期內，因制造質量問題不能正常工作時，供方在得到通知后24小時內將派出維修人 員進行免費維修。
